ViCADo

3D-CAD-система ViCADo *ing



является мощным и удобным инструментом для создания планов позиций, чертежей опалубки, схем армирования и т.д. с прекрасными возможностями визуализации и документирования.
От других CAD-систем, использующих в своей работе замену классических инструментов Линия и Перо командами мыши и клавиатуры, ViCADo отличается принципиально иным подходом к отображению информации.
Являясь современной объектно-ориентированной системой, ViCADo оперирует понятием Строительный элемент.
Строительные элементы (фундаменты, стены, перекрытия и т.д.) определяются в полном соответствии с требованиями высотного строительства и с помощью многофункционального графического интерфейса последовательно задаются пользователем, постепенно формируя модель будущего сооружения.
Созданная таким образом модель содержит не только графическую информацию (длину, ширину, высоту, толщину), но и данные по материалам, весовые характеристики и т.д.

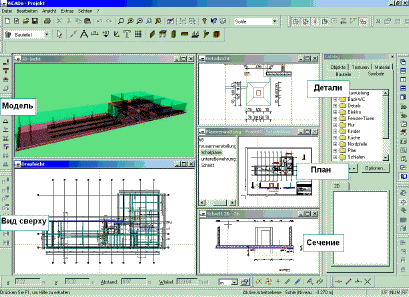

По данным модели, ViCADo генерирует различные элементы плана: проекции, разрезы и сечения, пространственные изображения и ведомости отдельных деталей, сопровождая их соответствующими надписями и маркировками.
Важным отличием системы ViCADo от других CAD-систем является то, что все сгенерированные части плана всегда являются согласованными, т.е. любые изменения, произведенные в одном виде изображения (удаление или добавление элементов, перемещение отдельных частей или изменение масштаба), всегда приводят к автоматической коррекции всех других видов плана, при практически неограниченном числе этих видов.
Реализованный в системе Ing+ механизм обмена результатами конечно-элементных расчетов (MicroFe 2005) и детальных конструктивных расчетов (Статика 2005) между отдельными частями комплекса позволяет 3D-CAD-системе ViCADo стать важнейшим завершающим звеном в сквозной технологии проектирования: от архитектурной идеи до рабочей документации.


Специальные возможности для инженерного проектирования:

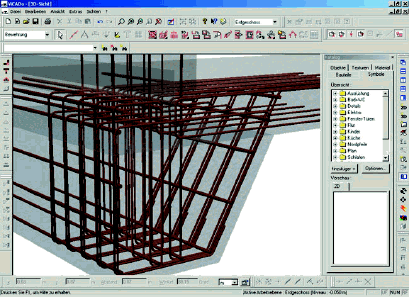

Армирование

  • автоматическое создание конечно-элементных строительных элементов для расчета плит и анализ при раскладке арматуры
  • ассоциативная техника армирования, учитывающая расположение краев опалубки (техника 2D- и 3D-ввода)

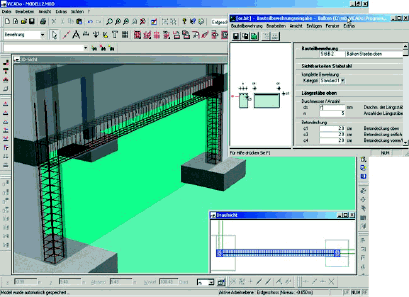

  • автоматическое армирование строительных элементов стержнями и арматурными сетками
  • распознавание зон армирования при армировании поверхностей
  • изменяемые области раскладки
  • арматурные стали и сетки
  • произвольные и стандартные формы загиба стержней и арматурных сеток
  • различные типы маркировок, стандартных надписей, спецификаций арматуры
  • ведомости стали в форме Excel-таблиц, списки позиций, схемы укладки, вывод в Excel, mb-Viewer или изображение на плане

    Конструирование

  • большой каталог готовых строительных элементов
  • возможность создавать прозрачные строительные элементы
  • определяемые пользователем встраиваемые элементы
  • конструирование с одновременным использованием строительных элементов и графических примитивов

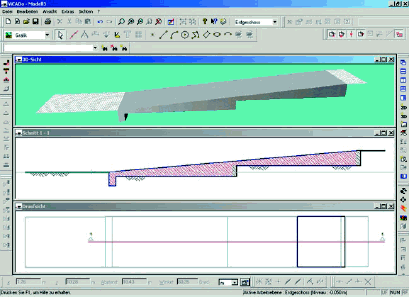

  • конструирование лестниц
  • дополняемый каталог созданных строительных элементов и 2D- 3D-символов
  • возможность задавать тип изображения, специфичный для данного вида
  • ассоциативные сечения (а также сечение в сечении), предусматривающие возможность дополнения
  • связь с системой строительной статики
  • встроенный модуль "Редактор правил", позволяющий маркировать отдельные элементы плана в соответствии с заданным правилом
  • одновременное изменение свойств нескольких, в том числе различных, объектов

    Общие функциональные возможности:

    Вспомогательные средства конструирования

  • динамические панели инструментов 'Как' и модули-ассистенты
  • растры, вспомогательные линии, автоматическое определение размеров и восстановление перпендикуляров
  • автоматическая генерация полигонов для поверхностей и 2D-геометрии (например, преобразование 2D-полигона в трехмерный строительный элемент)
  • подгонка, перемещение, копирование и зеркальное отражение элементов
  • определяемые пользователем графические перья, образцы штриховки, типы линий, атрибуты заливки поверхностей и специальные символы
  • указание размеров (ассоциативное, размерные цепочки, отдельные размеры, угловые размеры и отметки высоты)
  • функции управления 'лупой'
  • определяемые пользователем фильтры для изображения (видимость)
  • надписи на чертежах с использованием стандартных и произвольных текстов, а также текстовых файлов
  • применение стандартных шрифтов или текстовых шрифтов Windows
  • текстовые переменные для хранения информации о модели (могут определяться пользователем)
  • тексты с URL-функцией и интегрированный Internetbrowser

    Средства визуализации и контроля


    при внесении изменений в один из видов изображения производится автоматическая коррекция всех видов, включая компоновку плана

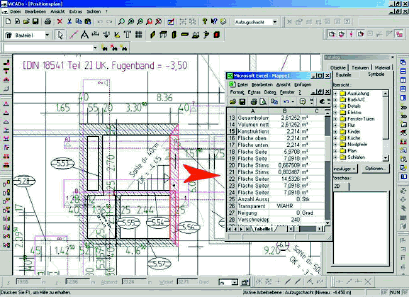

    возможен вывод количественных характеристик для каждого объекта плана в виде Exel-таблицы



    конструируемый с помощью графических 2D-примитивов строительный элемент одновременно отображается в окне просмотра



    загруженные из файла варианты армирования легко настраиваются под конкретную задачу с помощью специальных диалогов и проверяются в окне просмотра



    визуальный контроль конфликтов



    все строительные элементы и модели могут быть представлены в Internet как o2c-объекты
