MicroFe 2005 |
Подсистема конечноэлементных расчетов пространственных конструкций на прочность, устойчивость и колебания

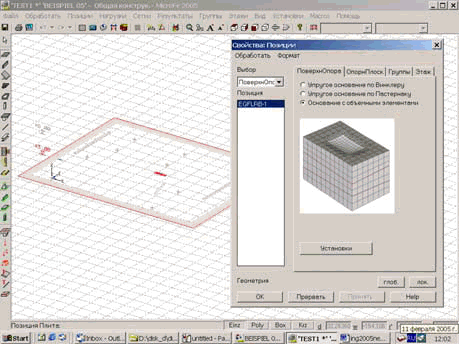

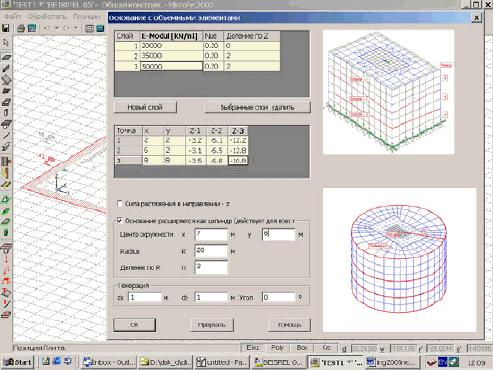

Обработка обобщенных нелинейных шарниров (связей), в том числе расчет на прогрессирующее разрушение Решение задачи теплопроводности Новая модель слоистых упругих оснований (ввод в позициях) Новые позиции для узлов стержневых элементов Возможность учета совместной работы стен и плит (автоматическое сгущение сетки для стен и плит и формирование кинематических гипотез при генерации) Автоматическая генерация эксцентриситетов для плит с областями различной толщины и колонн с вутами Конструктивные расчеты ж/б стержневых элементов как конструктивных элементов (ранее - как КЭ-элементов) Определение главных и эквивалентных напряжений для граней элементов (три критерия) Новый ввод плит переменной толщины и распределенных трапециевидных нагрузок для позиций Новые возможности работы с комбинированными системами на уровне позиций Решение динамических задач с локальными нелинейностями для кинематических и силовых воздействий (в том числе с неравномерным полем ускорений) Вывод информации в PDF - формате Просмотр относительных перемещений при показе деформации
Новые функциональные возможности:
Расчеты с разделением краевых условий и кинематических нагрузок в узлах системы для передачи реакций как нагрузок на другие фрагменты и проекты Новые возможности учета реальных размеров и связей различных конструктивных элементов, взаимодействующих друг с другом, в т.ч. для стен и примыкающих стержней Новые функции редактирования: масштабирование проектов, копирование свойств элементов, копирование нагружений из других проектов, контекстный поиск и редактирование объемных элементов в табличном виде Конструктивные расчеты железобетонных элементов по I-му и II-му предельным состояниям по СНиП 52-01-03 (СП 52-101-03) и СНБ 5.03.01-02 Редактирование этажей для 3D-позиций как объектов Автоматическая генерация новых типов связей различных элементов друг с другом при создании конечно-элементных моделей из позиций Интерфейс с пакетами программ для создания чертежей железобетонных конструкций ViCADo-Ing2004 и Isb-cad (Glaser) Синтез случайных динамических нагрузок на сооружения при землетрясениях Оценка уровня повреждений несущих конструкций; Оценка риска конструкций при сейсмических воздействиях; Анализ возможных форм разрушения сооружения Новые сервисные функции Формирование AVI-файлов для перемещений и колебаний системы
Функциональные возможности
Возможности интерфейса :
- графический интерактивный ввод данных сложных пространственных конструкций при помощи естественных для инженера объектов-позиций (плиты, колонны, стены, подбалки, нагрузки), в том числе, автоматическая генерация пространственных конечно-элементных моделей
- оценка качества КЭ-сетки и ее оптимизация
- интерфейс с архитектурными системами: ArCon, ArchiCAD, speedikon A
- использование в качестве подосновы 2D- и 3D-DXF-файлов
- работа со всей расчетной схемой или с произвольно определенным фрагментом
- функция UNDO/REDO для редактирования геометрии]
- функции сортировки элементов по различным критериям Возможности расчетов :
- плоские и пространственные стержневые конечные элементы, в том числе с учетом поперечного сдвига
- современные высокоточные конечные элементы плоских оболочек (гибридные и метода перемещений) для расчета пространственных систем
- высокоточные элементы плит (в том числе толстых)и балок-стенок
- высокоточные объемные элементы, в том числе ортотропные
- подбалки/надбалки (ребра жесткости)
- опоры в произвольно ориентированных системах координат
- одно- и двухпараметрические упругие основания, в том числе односторонние
- упругие и упруго-пластические связи (шарниры) в произвольно ориентированных системах координат по всем степеням свободы для всех типов элементов
- начальные несовершенства
- изотропные и ортотропные материалы, в том числе обобщенный ортотропный материал
- определение характеристик сложных сечений, в том числе тонкостенных
- сосредоточенные и распределенные нагрузки (силовые и кинематические) в произвольно ориентированной системе координат, в том числе независимые от сетки
- свободные распределенные нагрузки (с возможностью преобразования в узловые)
- температурные нагрузки, подвижные нагрузки
- преднапряжение
- использование метода подконструкций для больших систем
Статические, динамические расчеты и расчеты на устойчивость, в том числе :
- с учетом односторонних связей, односторонне работающих элементов, одностороннего упругого основания (модели Винклера и Пастернака)
- по теории II порядка (расчет по деформированной схеме) для всех типов элементов
- по теории III порядка для комбинированных систем
- расчеты на устойчивость в т.ч. при сложном нагружении
- определение расчетных длин элементов
- определение собственных значений и собственных векторов матрицы жесткости (анализ обусловленности и распределения жесткостей в системе), в том числе с учетом конструктивной нелинейности
- определение частот и форм собственных колебаний в заданном интервале (в т.ч. с учетом изменения жесткости системы от статических нагрузок)
- расчет на вынужденные колебания
- многопроцессорный расчет Конструктивные расчеты железобетонных и металлических конструкций по СНиП, в том числе:
- определение требуемой арматуры и проверка прочности сечения для железобетонных элементов, в том числе подбалок/надбалок
- подбор сечения по напряжениям для стальных конструкций
- проверка прочности и устойчивости элементов стальных конструкций Расчет пульсационной составляющей ветровой нагрузки
- в соответствии со СНиП 2.01.07-85, а также по другим нормативно-методическим материалам Расчет на сейсмические воздействия
- расчет на сейсмические воздействия в соответствии со СНиП II-7-81*, на многокомпонентные акселерограммы, определение сейсмических нагрузок с учетом ротационных свойств воздействия и неравномерного в плане поля ускорений Развитый графический и табличный вывод
- показ результатов в виде изолиний, изоповерхностей, цифровых значений или эпюр по произвольным сечениям, в том числе для произвольных фрагментов; вывод исходных данных и результатов расчета в табличном и графическом виде в Microsoft Word, в графическом виде - в DXF-, HPGL-файлы
Требования к программным и аппаратным средствам:
Pentium II ® 800 MHz, 256 MB RAM (рекомендуется 1024 MB RAM), устройство для установки CD-ROM
графическая карта VGA с объемом видеопамяти 32 MB RAM (рекомендуется 128 MB RAM)
операционная система Windows 2000/XP
